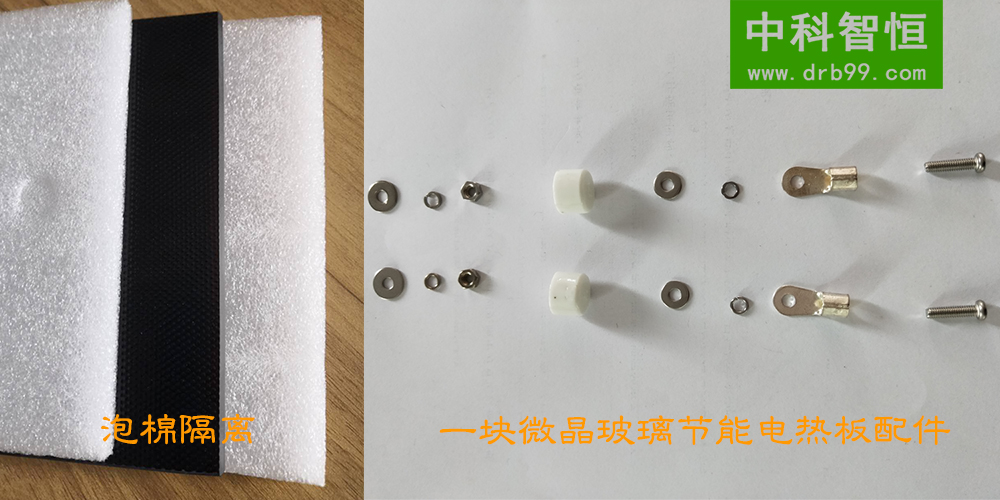

一. 拆發熱板包裝需要謹慎小心，取出發熱板需要輕拿輕放，每塊板之間必須要用泡沫隔開，不可直接放地上，需用軟東西墊。

二. 在安裝每塊發熱板之前檢查發熱板的完好度，主要觀察板的背麵。如有發現發熱板有異常或損壞，請及時聯係相關人員。

  三. 安裝固定發熱板.公司提供架子前提：架子需水平安裝，需四個角穩固。公司不提供架子前提：客戶應測量發熱板尺寸準確定製相應設備。

四. 注意: 發熱板不能固定死，因為有熱脹冷縮，必須保證一定活動空間。

  五. 發熱板的接線安裝：安裝前先了解每塊發熱板的功率電壓，計算出電流。發熱板功率1.2KW,電壓220V,電流大約是5.5A（1.5KW大約6.8A）。例如：三塊1.2KW的發熱板為一組，用星型接法，A.B.C三相電流都大約是5.5A。為發熱板配製的線能通過的電流必須大於實際電流。

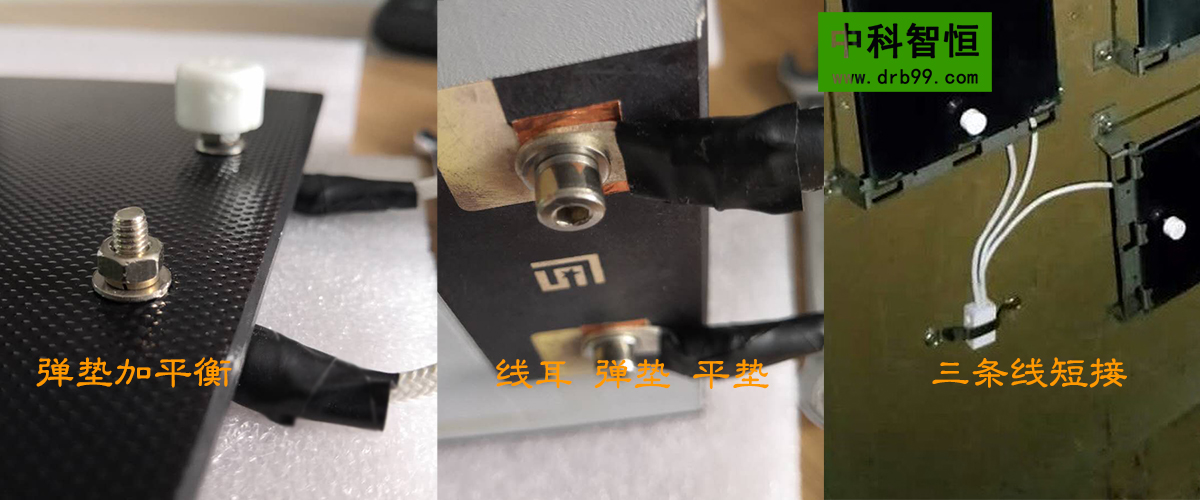

  六. 發熱板的電極接線和螺絲固定：必須為高溫線，線頭必須壓線耳，線耳在發熱板背部電極一麵固定，螺絲必須加彈墊，平墊。擰螺絲不可用力過猛，防止壓碎玻璃，用專業的扭力扳手準確的力度為0.8Nm。安裝後仔細觀察發熱板的電極和螺絲是否離金屬物太近或貼住，防止電路短路和漏電。注意：三塊板星型接線不能在板的電極上短接，必須為三塊板引出三條線，在外麵用陶瓷端子短接。

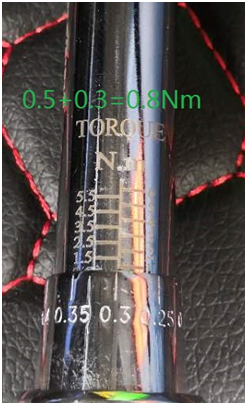

扭力扳手

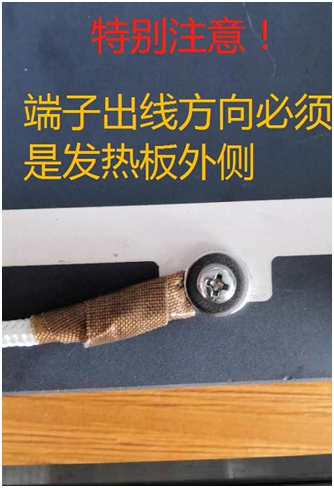

警告！端子出線方向必須為發熱板外側否則縮短壽命

警告！端子必須與電極直接接觸中間不能隔平墊

七. 設備試機檢測。試機前萬用表檢查發熱板與架子之間是否漏電；檢查電線線皮是否有損傷，確保安全絕緣後再試機。觀察發熱板顏色；檢查三相電流是否平衡；電流值是否在相應範圍內。如發熱板顏色異常；三相電流不平衡或電流不在相應範圍。應立即停機並檢測發熱板的安裝是否準確無誤。

八. 特別注意！發熱板表麵所能承受的最大溫度為420度.如果烤箱設定溫度超過180攝氏度時應特別注意發熱板表麵溫度。在下例情況可能發生發熱板高溫現象：烤箱體積非常狹窄；烤箱幹燒；沒有風循環；反射率極高的內部烤箱材質

      注意！ 發熱板盡量避免在無風雨強酸強堿環境下使用，這樣發熱板壽命無法保證，在這種環境下使用出了問題，本公司概不負責！

以上是發熱板的正確安裝與操作，如與上述安裝方式不符導致發熱板燒壞或其他故障，本公司概不負責。請客戶公司仔細閱讀以上安裝方法及注意事項。

本公司產品表麵溫度均勻性檢測需要在特定的環境下檢測，最終解釋權歸本公司所有！

東莞市中科智恒新材料有限公司
